ସଠିକ୍ ତମ୍ବା ଫ୍ଲାଟ ତାର ପାଇଁ ଇଣ୍ଟିଗ୍ରେଟେଡ୍ ଚିତ୍ରାଙ୍କନ ଏବଂ ରୋଲିଂ ଲାଇନ |

ସଠିକ୍ ତମ୍ବା ଫ୍ଲାଟ ତାର ପାଇଁ GRM ର ଇଣ୍ଟିଗ୍ରେଟେଡ୍ ଚିତ୍ରାଙ୍କନ ଏବଂ ରୋଲିଂ ଲାଇନ୍ ହେଉଛି ଏକ କଷ୍ଟୋମାଇଜଡ୍ ତମ୍ବା ଫ୍ଲାଟ ତାର ଉତ୍ପାଦନ ସମାଧାନ ଯାହାକି ଏକ କ୍ରମାଗତ ପ୍ରକ୍ରିୟାରେ ତାର ଚିତ୍ର, ସଠିକତା ଗାଡ଼ି, ଅନଲାଇନ୍ ମାପ ଏବଂ ସ୍ୱୟଂଚାଳିତ ନିଆଯିବା | ଟ୍ରାନ୍ସଫର୍ମର କଣ୍ଡକ୍ଟର, ସିଟିସି କଣ୍ଡକ୍ଟର ଉତ୍ପାଦନ, ଏନାମେଲଡ୍ ଆୟତାକାର ତାର ଏବଂ ଇଭି ମୋଟର ଫ୍ଲାଟ ତାର ଉତ୍ପାଦନ ପାଇଁ ଡିଜାଇନ୍ ହୋଇଥିବା ଏହି ରେଖା 400 ମିଟର / ମିନିଟ୍ ପର୍ଯ୍ୟନ୍ତ ଗତି ହାସଲ କରେ | ଏହି ଇଣ୍ଟିଗ୍ରେଟେଡ୍ ସିଷ୍ଟମ୍ ଦକ୍ଷତାକୁ ଉନ୍ନତ କରିଥାଏ ଏବଂ ସାମଗ୍ରୀ ନିୟନ୍ତ୍ରଣକୁ ହ୍ରାସ କରିଥାଏ |

Send Inquiry

ମୂଲ୍ୟାୟନ: 5.0

(ମୂଲ୍ୟାୟନ ଗଣନା: 1)

Product Description

GRM ଇଣ୍ଟିଗ୍ରେଟେଡ୍ ଚିତ୍ରାଙ୍କନ ଏବଂ ରୋଲିଂ ଲାଇନ୍ ତାର ଚିତ୍ର ଅଙ୍କନ, ସଠିକତା ଗାଡ଼ି, ଅନଲାଇନ୍ ମାପ ଏବଂ ସ୍ୱୟଂଚାଳିତ ନିଆଯିବା ଏକ କ୍ରମାଗତ ଉତ୍ପାଦନ ପ୍ରକ୍ରିୟାରେ ମିଶ୍ରଣ କରେ | ଚୁମ୍ବକୀୟ ତାର, ଟ୍ରାନ୍ସଫର୍ମର କଣ୍ଡକ୍ଟର, CTC କଣ୍ଡକ୍ଟର ଏବଂ ଇଭି ମୋଟର ପ୍ରୟୋଗରେ ବ୍ୟବହୃତ ଉଚ୍ଚ-ସଠିକ ତମ୍ବା ଫ୍ଲାଟ ତାର ତିଆରି ପାଇଁ ଏହି ସିଷ୍ଟମ ଡିଜାଇନ୍ କରାଯାଇଛି |

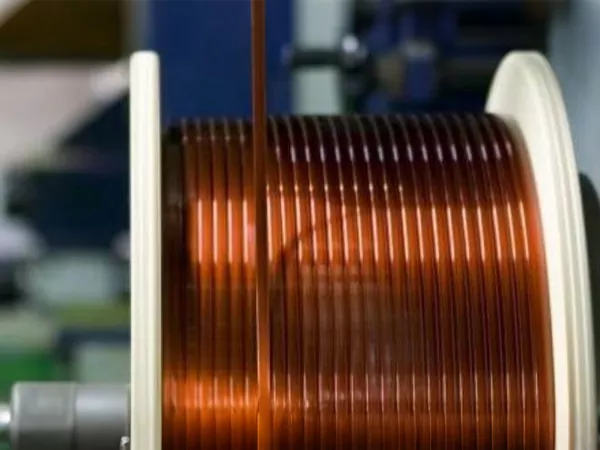

Precision copper flat wire produced on GRM integrated drawing and rolling line

GRM ଇଣ୍ଟିଗ୍ରେଟେଡ୍ ଫ୍ଲାଟ ତାର ଉତ୍ପାଦନ ଲାଇନ କ୍ରମାଗତ ପାଇଁ ଡିଜାଇନ୍ ହୋଇଛି |ସଠିକ୍ ଫ୍ଲାଟ କଣ୍ଡକ୍ଟରରେ ତମ୍ବା ତାରର ପ୍ରକ୍ରିୟାକରଣ |କଠୋର ପରିମାପ ସହନଶୀଳତା ଏବଂ ଉତ୍କୃଷ୍ଟ ଭୂପୃଷ୍ଠ ଗୁଣ ସହିତ |

ଚିତ୍ରାଙ୍କନ ଏବଂ ଗାଡ଼ି ପ୍ରକ୍ରିୟାକୁ ଗୋଟିଏ ଉତ୍ପାଦନ ପ୍ରଣାଳୀରେ ଏକୀକୃତ କରି, ରେଖା ଉତ୍ପାଦନ ଦକ୍ଷତାକୁ ଯଥେଷ୍ଟ ଉନ୍ନତ କରିଥାଏ ଯେତେବେଳେ ମାନୁଆଲ ନିୟନ୍ତ୍ରଣକୁ ହ୍ରାସ କରିଥାଏ ଏବଂ ଦୀର୍ଘ ଉତ୍ପାଦନ ଚକ୍ରରେ ସ୍ଥିର ଉତ୍ପାଦ ସ୍ଥିରତା ବଜାୟ ରଖେ |

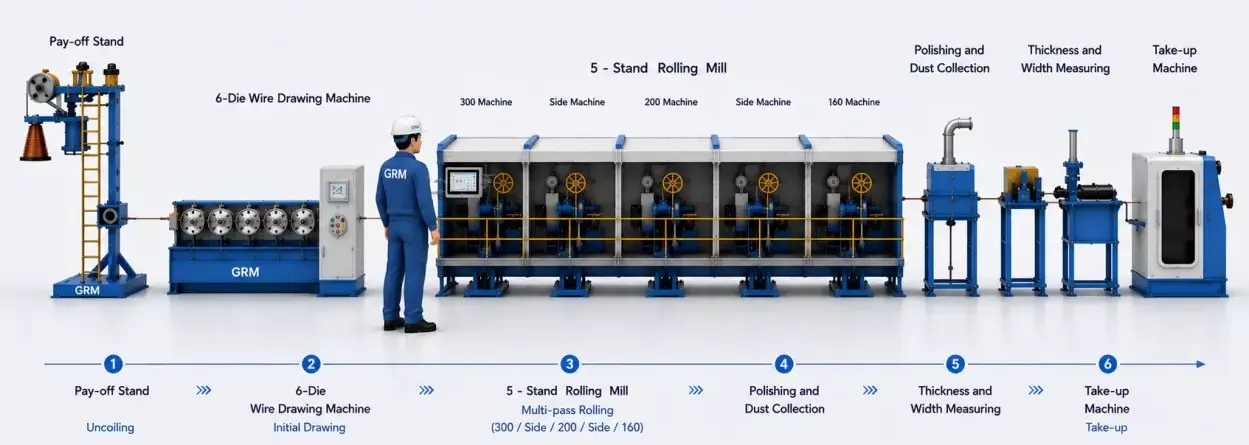

Integrated copper flat wire drawing and rolling line production process

ନମନୀୟ ଏବଂ ଦକ୍ଷ ଡିଜାଇନ୍ |

ଭର୍ଟିକାଲ୍ କୋଇଲ୍ ପେ ଅଫ୍ ଷ୍ଟାଣ୍ଡ: 1 ସେଟ୍ |

DLF6D / 500 ଛଅ ଜଣଙ୍କର ଚିତ୍ରାଙ୍କନ ଯନ୍ତ୍ର: 1 ସେଟ୍ |

ଦୁଇଟି ରୋଲ୍ ସଠିକତା ରୋଲିଂ ମିଲ୍: 3 ସେଟ୍ |

ସାଇଡ୍ ରୋଲିଂ ମିଲ୍: 2 ସେଟ୍ |

ଅନଲାଇନ୍ ପଲିସିଂ ଏବଂ ଧୂଳି ସଂଗ୍ରହ ଉପକରଣ: 1 ସେଟ୍ |

ଅନଲାଇନ୍ ମୋଟା ଏବଂ ମୋଟେଇ ମାପ ଉପକରଣ: 1 ସେଟ୍ |

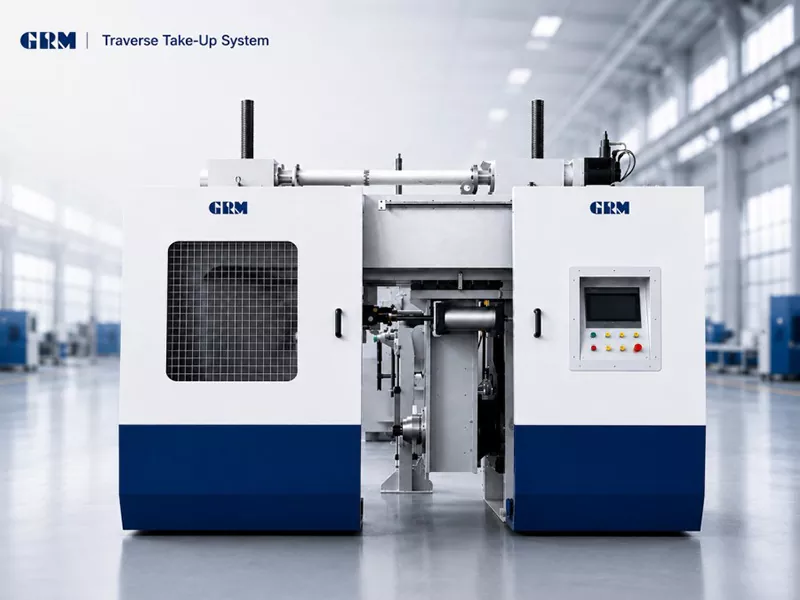

ଟ୍ରାନ୍ସଭର୍ସ ଟେକ୍ ମେସିନ୍: 1 ସେଟ୍ |

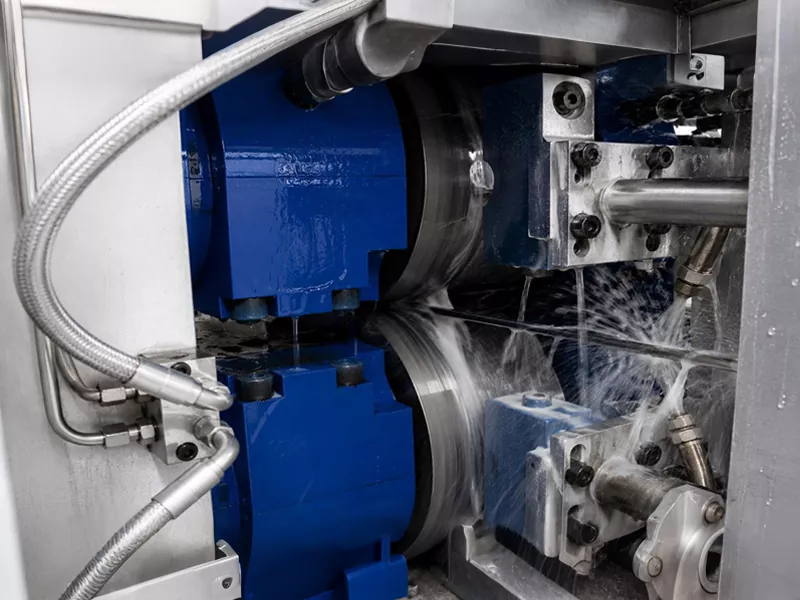

Two-roll precision rolling mill on copper flat wire production line

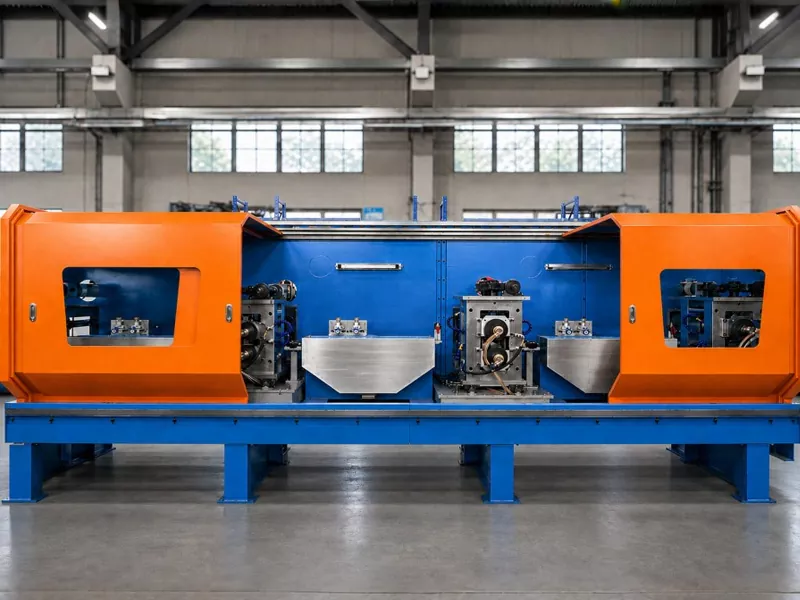

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

ତମ୍ବା ତାରର ଉତ୍ପାଦନ ପାଇଁ ସମ୍ପୂର୍ଣ୍ଣ ରେଖା |

ସଠିକ୍ ତମ୍ବା ଫ୍ଲାଟ ତାର ପାଇଁ ଇଣ୍ଟିଗ୍ରେଟେଡ୍ ଡ୍ରଇଂ ଏବଂ ରୋଲିଂ ଲାଇନ୍ ବ electrical ଦୁତିକ କଣ୍ଡକ୍ଟର ଉତ୍ପାଦନରେ ଉଚ୍ଚ ଡାଇମେନ୍ସନାଲ୍ ସଠିକତା ପାଇଁ ଡିଜାଇନ୍ କରାଯାଇଛି | ସର୍ବାଧିକ 400 ମିଟର / ମିନିଟ୍ ବେଗ ସହିତ, ଏହା ତମ୍ବା ଫ୍ଲାଟ ତାରର ବୃହତ ଆକାରର କ୍ରମାଗତ ଉତ୍ପାଦନ ପାଇଁ ଉପଯୁକ୍ତ ଅଟେ |

ପାରମ୍ପାରିକ ଷ୍ଟାଣ୍ଡାଲୋନ୍ ରୋଲିଂ ପ୍ରକ୍ରିୟା ତୁଳନାରେ, ଇଣ୍ଟିଗ୍ରେଟେଡ୍ ଲାଇନ୍ ମଧ୍ୟବର୍ତ୍ତୀ ସାମଗ୍ରୀ ନିୟନ୍ତ୍ରଣକୁ ଦୂର କରିଥାଏ ଏବଂ ସମଗ୍ର ଉତ୍ପାଦନ ଚାଲିବା ସମୟରେ ଉନ୍ନତମାନର ସ୍ଥିରତାକୁ ସୁନିଶ୍ଚିତ କରେ |

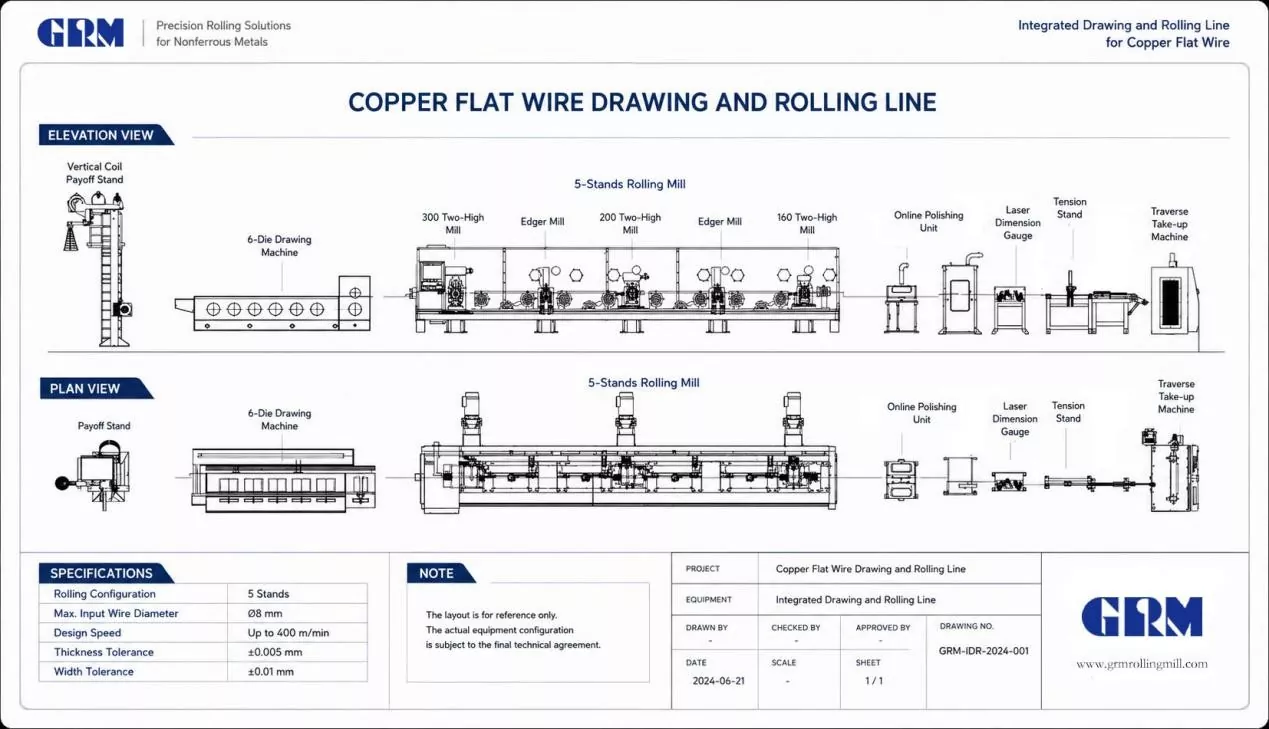

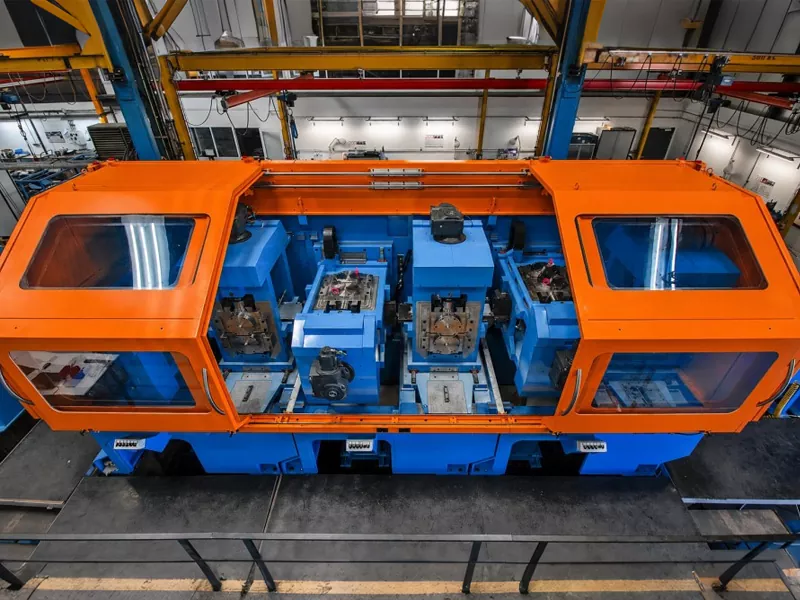

GRM integrated copper flat wire production line with 5-stand rolling mill

* ଉତ୍ପାଦନ ଲାଇନ ପ୍ରକ୍ରିୟା ଗ୍ରାହକ ଉତ୍ପାଦ ପରିମାଣ ଅନୁଯାୟୀ କଷ୍ଟମାଇଜ୍ ହୋଇପାରିବ |

ଯାନ୍ତ୍ରିକ ବିଶେଷତା |

ବିନ୍ୟାସ 5-ଷ୍ଟାଣ୍ଡ ରୋଲିଂ ମିଲ୍ \|		GRM
ପ୍ରଥମ ଦୁଇ-ଉଚ୍ଚ ମିଲ୍ \|	Ø mm	300
ପ୍ରଥମ ଏଜର୍ ମିଲ୍ \|	Ø mm	155
ଦ୍ୱିତୀୟ ଦୁଇ-ଉଚ୍ଚ ମିଲ୍ \|	Ø mm	200
ଦ୍ୱିତୀୟ ଏଜର୍ ମିଲ୍ \|	Ø mm	155
ତୃତୀୟ ଦୁଇ-ଉଚ୍ଚ ମିଲ୍ \|	Ø mm	160
ଡିଜାଇନ୍ ଗତି \|	ମି / ମିନିଟ୍	400
ସର୍ବାଧିକ ଇଣ୍ଟେଲ ତାର \|	Ø mm	8
ସମାପ୍ତ ସହନଶୀଳତା \|	mm	ମୋଟା ： ± 0.005 ମୋଟେଇ ： ± 0.01
ସାଧାରଣ ସମାପ୍ତ ଫ୍ଲାଟ ତାରର ଆକାର ପରିସର \|	mm	ମୋଟା ： 2.0-12 ମୋଟେଇ ： 0.5-4.0

ସାଧାରଣ ପ୍ରୟୋଗଗୁଡ଼ିକ |

ଏନାମେଲଡ୍ ଆୟତାକାର ଚୁମ୍ବକୀୟ ତାର |

CTC କ୍ରମାଗତ ଭାବରେ ଟ୍ରାନ୍ସପୋଜଡ୍ କଣ୍ଡକ୍ଟର |

ଇଭି ମୋଟର ହେୟାରପିନ କଣ୍ଡକ୍ଟର |

ଇଭି ମୋଟର ଫ୍ଲାଟ ତାର ଉତ୍ପାଦନ |

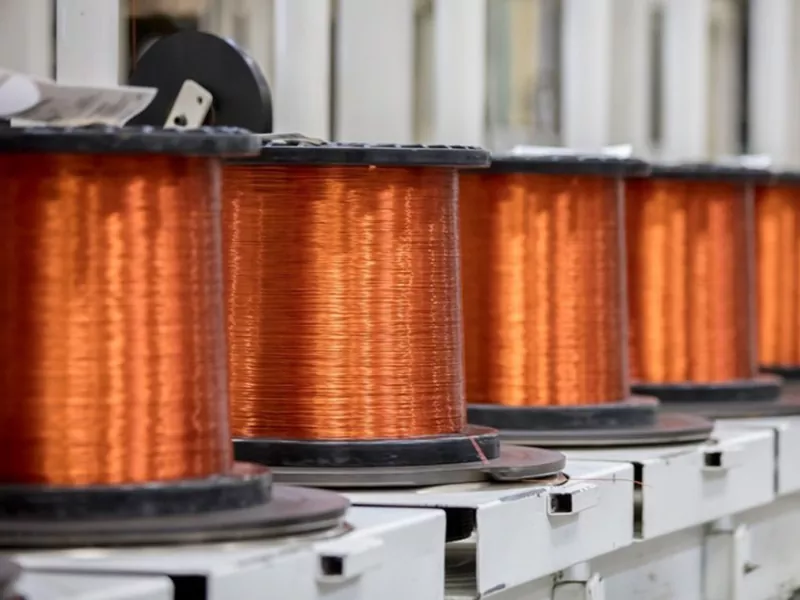

Enameled rectangular magnet wire produced on GRM line

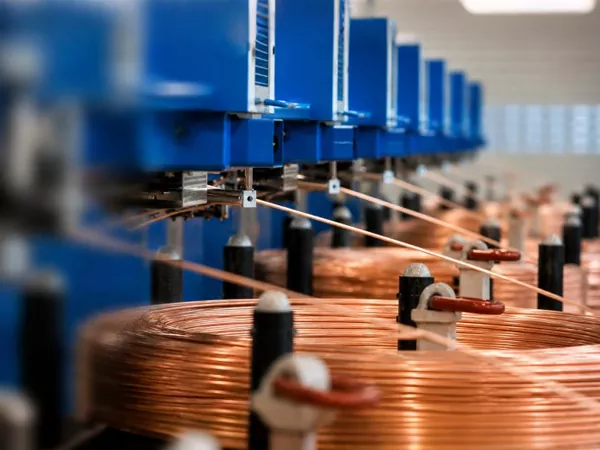

CTC continuously transposed conductor production

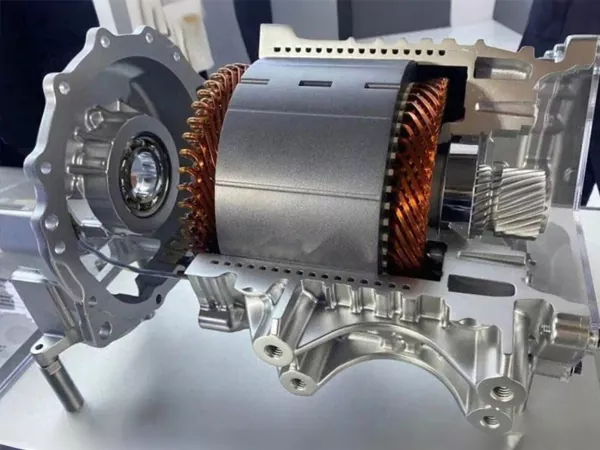

EV motor hairpin conductor flat wire production

FAQ

ଟ୍ରାନ୍ସଫର୍ମର ପ୍ରୟୋଗଗୁଡ଼ିକ ପାଇଁ ଏହି ଉତ୍ପାଦନ ଲାଇନ ତମ୍ବା ଫ୍ଲାଟ ତାର ତିଆରି କରିପାରିବ କି?

ହଁ, ଟ୍ରାନ୍ସଫର୍ମର କଣ୍ଡକ୍ଟର, ଚୁମ୍ବକୀୟ ତାର ଏବଂ ଅନ୍ୟାନ୍ୟ ବ electrical ଦ୍ୟୁତିକ ପ୍ରୟୋଗଗୁଡ଼ିକ ପାଇଁ ଉଚ୍ଚ ସଠିକତା ତମ୍ବା ଫ୍ଲାଟ ତାର ଉତ୍ପାଦନ ପାଇଁ ରେଖା ଡିଜାଇନ୍ କରାଯାଇଛି |

2। ସଠିକ୍ ତମ୍ବା ଫ୍ଲାଟ ତାର ପାଇଁ ଇଣ୍ଟିଗ୍ରେଟେଡ୍ ଡ୍ରଇଂ ଏବଂ ରୋଲିଂ ଲାଇନ କଷ୍ଟମାଇଜ୍ ହୋଇପାରିବ କି?

ହଁ, GRM ଆପଣଙ୍କର ଇନପୁଟ୍ ସାମଗ୍ରୀ, ସମାପ୍ତ ତାରର ପରିମାଣ ଏବଂ ଉତ୍ପାଦନ ଆବଶ୍ୟକତା ଉପରେ ଆଧାର କରି କଷ୍ଟୋମାଇଜଡ୍ ଉତ୍ପାଦନ ରେଖା ସମାଧାନ ପ୍ରଦାନ କରେ |

ସଠିକତା ଗଡ଼ିବା ପ୍ରକ୍ରିୟା କେଉଁ ସଠିକତା ହାସଲ କରିପାରିବ?

ସଠିକ୍ ତମ୍ବା ଫ୍ଲାଟ ତାର ଉତ୍ପାଦନ ପାଇଁ ସିଷ୍ଟମ୍ ± 0.005 ମିଲିମିଟର ଏବଂ ମୋଟେଇ ସହନଶୀଳତା ± 0.01 ମିଲିମିଟର ପର୍ଯ୍ୟନ୍ତ ହାସଲ କରିପାରିବ |

4। ଅଲଗା ମେସିନ୍ ବଦଳରେ ଏକ ଇଣ୍ଟିଗ୍ରେଟେଡ୍ ଚିତ୍ରାଙ୍କନ ଏବଂ ଗାଡ଼ି ଲାଇନ କାହିଁକି ବାଛିବେ?

ଇଣ୍ଟିଗ୍ରେଟେଡ୍ ତମ୍ବା ଫ୍ଲାଟ ତାର ଉତ୍ପାଦନ ରେଖା ଦକ୍ଷତାକୁ ଉନ୍ନତ କରିଥାଏ, ସାମଗ୍ରୀ ନିୟନ୍ତ୍ରଣକୁ ହ୍ରାସ କରିଥାଏ ଏବଂ ଅଧିକ ସ୍ଥିର ଉତ୍ପାଦ ସ୍ଥିରତାକୁ ସୁନିଶ୍ଚିତ କରେ |
